应力消除

为每根电缆提供必要的保护

什么是应力消除?


应力消除是一种机械保护装置,用于保护电缆和软管免受机械应力的影响。当将柔性电缆连接到插头、连接器或电缆密封套等部件时,该设备尤为重要。
应力消除装置可确保任何拉伸、压力、转动或弯曲力都不会对电缆造成损坏。为此,电缆被固定在一个永久安装的物体上,如电缆夹套。这可以防止电缆撕裂或打结。因此,这种保护对于移动应用是必不可少的。

应力消除是如何工作的?


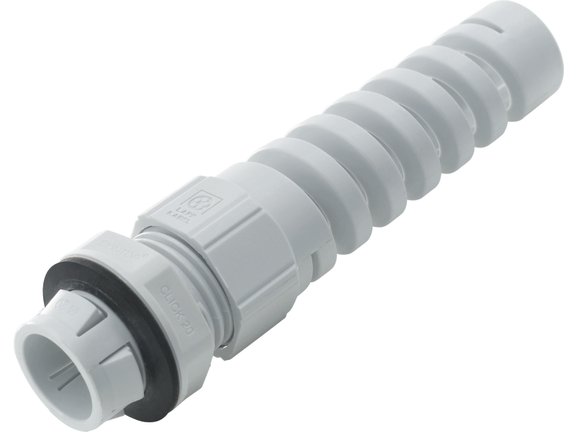

带夹线套的电缆槽可将电缆固定在电缆夹套或连接器中。应力消除装置可确保外力不会继续传导到另一侧,而是被安装应力消除装置的结构所吸收。


理想情况下,控制柜内插头或电缆触点的受力为零。无论电缆在外部如何移动,它在内部都保持不动。这样可以保护触点和敏感的电子元件。

电缆为什么需要应力消除?


电缆经常受到机械应力的影响,原因可能是电缆被拉扯,也可能是电缆被弯曲或不断来回移动。然后将电缆拉过外半径,从外壳、连接器或电缆接头的开口处拉出。而内半径则是被压缩和推入的。


如果弯曲半径很小,电缆甚至会打结。如果将电缆插入插头,长此以往会导致线芯损坏或从端子撕裂。


应力消除还可用于不承受拉伸和弯曲力的电缆,例如在静态电子系统中。通过将电缆或电缆束固定在外壳内,电缆可以长期保持在安装时的原始位置。在对系统进行维修时,这可确保所有电缆都保持在预定的连接和连接器处。

1- Cable diameter 2- Bending radius 3- Outer radius 4- Inner radius 5- Stretched or elongated sheath at outer radius 6- Compressed sheath on inner radius

哪些行业和应用需要应力消除?


答案是:涉及很多行业。或几乎大部分专业制造,如机械和设备工程制造或食品和饮料生产。在电缆承受机械应力的地方,无论是拉扯、弯曲还是频繁移动,应力消除都是必不可少的。


但是,没有一种解决方案是万能的。这始终取决于预期用途。

关于食品工业的更多信息
Strain relief in the food industry

在消除应力时应注意什么?


移动电气设备(也包括延长电缆或电源电缆等日常工作设备)必须有应力消除装置。


虽然没有 "应力消除电缆规范",但欧洲的 DIN EN 62444 标准和美国的 UL 标准 UL 514B 对应力消除的要求进行了说明。


电缆的横截面和相关的电缆直径在这里起着至关重要的作用,因为这会对所需的应力消除产生影响。

LAPP 提供哪些类型的应力消除?

电缆扎带可将电缆或电缆束固定在插座上,并提供基本保护,防止未移动的电缆被拉出,例如在控制柜中。LAPP 产品组合包括 Basic Tie 电缆扎带和 TY - FAST® 电缆扎带。

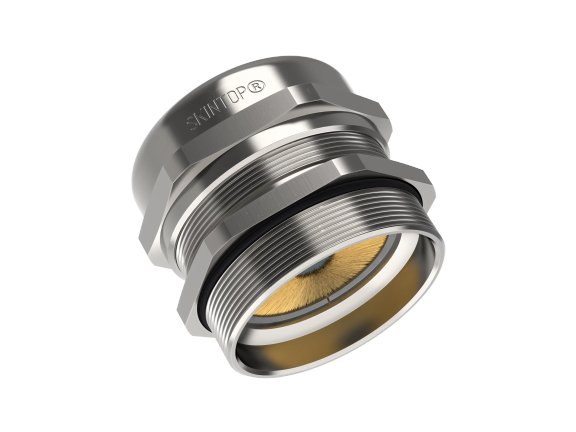

如果电缆需要移动,则需要更复杂的解决方案。一种是 SKINTOP® GRIP,这是一种黄铜电缆夹套,最大规格为 M 32x1.5。它配备的双杠杆可提供比标准高十倍的应力消除。这种电缆套管主要用于脚踏开关和按钮控制装置等可移动的机器和系统部件。

电缆套管安装在缝隙中,用于电缆保护。例如,SKINDICHT® DTN 可以插入直径达 32 mm 的电缆和电线。

SKINTOP® MULTI 是一项真正的创新,它是一种用于控制柜和自动化技术的实用多电缆套管系统。在节省空间的多重套管中,只需将多达 30 根不同直径的未组装电缆和 AS-I 电缆穿过弹性胶质薄膜即可。胶质在很宽的夹紧范围内牢固地密封在电缆绝缘层周围,并密封开口,同时也作为整个线束的最佳应力消除。

SKINTOP® MULTI
电缆夹可夹住电缆,防止电缆被扯断。LAPP 可提供金属制电缆夹(如 SILVYN® BW-M)或塑料制电缆夹(如 SILVYN® BW-K-M)。
保护性电缆导管可使用 SILVYN® 导管接头进行应力消除。此外,还有多种用于食品工业的 HYGIENIC 型号。
应力消除也是拖链中的一个重要课题。ÖLFLEX® CONNECT CHAIN 系列包括配备齐全的拖链,其中组装好的电缆在出厂前已进行了最佳应力消除处理。ÖLFLEX® CONNECT CHAIN 配置器简化了配置过程,只需点击几下鼠标即可设计出拖链。
ÖLFLEX® CONNECT CHAIN
