数据连接器

数据传输与连接变得简单

数据连接器可将数据线快速、轻松地连接到设备上,并可再次拆卸。LAPP 为您提供 RJ45 连接器和适用于连接以太网电缆、现场总线电缆和光缆的解决方案。它们适用于结构化布线中的应用,可在数据中心或控制柜中使用。

  • 光纤连接器
  • 数据连接器
  • 安装罩壳
  • 光纤耦合器
  • 圆形连接器
  • 开关柜引线
  • 电缆连接器
  • 耦合罩壳
  • 适配器
  • 终端电阻
  • 圆形电缆连接器
  • 用于组装的插头连接器
  • T 分配器
  • 防振
  • 抗冲击
  • 耐腐蚀
  • 应力消除
  • 快速连接 (FC) 电缆
  • 抗紫外线
  • CE 标识
  • UL 列名
  • cUL 列名
  • cUR 认可
  • UL 认可

  • 通用信息
    • 行业板块
      • 组装机器
      • 包装
      • 升降机和电梯
      • 建筑机械
      • 机械工具
      • Building Automation
      • 内部物流与材料处理
      • 医疗保健和制药业
      • 太阳能
      • 工艺工业
      • 机器人技术
      • 汽车
      • 食品与饮料
      • 农业和农业机械
    • 有效的现场总线或以太网系统
      • Ethernet
      • ETHERNET/IP
      • PROFIBUS DP
      • EtherCAT
      • PROFINET
      • CAN
      • Sensor/Actuator
      • DeviceNet
    • 光缆类型
      • GOF
      • PCF
      • POF
    • lappDisplayNewIcon
      • 否
    • 产品类型
      • 光纤连接器
      • 数据连接器
      • 安装罩壳
      • 光纤耦合器
      • 圆形连接器
      • 开关柜引线
      • 电缆连接器
      • 耦合罩壳
      • 适配器
      • 终端电阻
      • 圆形电缆连接器
      • 用于组装的插头连接器
      • T 分配器
  • 电气参数
    • 额定电压
      • 60 V DC 符合 (制造商说明)
      • 60 V DC 符合 IEC
      • 50 V AC rms 符合 (制造商说明)
      • 24 V AC rms 符合 IEC
      • 250 V AC rms / DC 符合 IEC
      • 250 V AC rms / DC 符合 (制造商说明)
      • 60 V AC rms / DC 符合 IEC
      • 50 V AC rms / DC 符合 (制造商说明)
      • 60 V AC rms / DC 符合 (制造商说明)
      • 125 V AC rms 符合 (制造商说明)
      • 125 V DC 符合 (制造商说明)
      • 24 V DC 符合 IEC
      • 48 V AC rms / DC 符合 (制造商说明)
      • 48 V AC rms 符合 (制造商说明)
    • 额定电流
      • 7.5 A 符合 IEC
      • 1 A @ 50 °C 符合 IEC
      • 4 A 符合 IEC
      • 4 A 符合 (制造商说明)
      • 0.5 A 符合 (制造商说明)
      • 1 A 符合 IEC
      • 0.5 A 符合 IEC
      • 1.5 A 符合 (制造商说明)
      • 0.5 A @ 40 °C 符合 (制造商说明)
      • 1 A 符合 (制造商说明)
      • 1.75 A 符合 (制造商说明)
      • 1.5 A @ 25 °C 符合 (制造商说明)
      • 1.75 A 符合 IEC
  • 产品结构
    • 连接器类型
      • 连接器
      • 插座
      • 耦合器
      • 插头/插座
      • 插头/插头
    • 插针数量
      • 8
      • 4
      • 21
      • 5
      • 26
      • 2
      • 4/8
      • 8/8
    • 连接器规格
      • RJ 45
      • M 12
      • Sub-D
      • M 27
      • SPE
      • 开放端
      • 接线盒
    • 编码类型
      • N 编码
      • D 码
      • X 编码
      • B 码
      • A 码
      • B 倒转
    • 设计连接器罩壳
      • 直形
      • 弯型
    • 罩壳款型
      • 电缆连接器
      • 开关柜引线
      • 耦合连接器
      • 矩形罩壳
      • 嵌入式连接器,后墙式安装
      • 嵌入式连接器,正面墙壁安装
      • 圆形罩壳
      • 耦合罩壳
      • T 分配器
      • 圆形连接器
    • 连接器类型
      • F-SMA
      • LC
      • SC
      • ST
      • ST(BFOC)
      • F05
      • HFBR-4521
      • FC
      • HFBR-4501
      • HFBR-4503
      • HFBR-4506
      • HFBR-4511
      • HFBR-4513
      • HFBR-4516
      • HFBR-4531
      • HFBR-4532
      • HFBR-4533
      • HFBR-4515
      • HFBR4505 & HFBR4515
    • 连接器型号
      • 单工
      • 双工
    • 磨削接触面
      • APC
      • PC
      • UPC
    • 编码
      • 是
      • 否
    • 芯线管理器的颜色编码
      • TIA 568B
      • EIA/TIA 586A and EIA/TIA 586B
      • TIA 568A
      • PROFINET®
      • Ethernet
    • 最小可连接导线横截面 (AWG)
      • 32 AWG
    • 最大可连接导线横截面 (AWG)
      • 18 AWG
    • 可连接的最小导体横截面 (mm2)
      • 0.08 mm²
    • 可连接的最大导体横截面 (mm2)
      • 1.0 mm²
  • 产品特性
    • 以太网电缆类别
      • Cat.6A
      • Cat.5e
      • Cat.5
      • Cat.6
      • Cat.8.1
      • Cat.7A
    • Caractéristiques
      • 防振
      • 抗冲击
      • 耐腐蚀
      • 应力消除
      • 快速连接 (FC) 电缆
      • 抗紫外线
  • 认证和标准
    • 符合 IEC 的产品标准
      • RJ45 符合 IEC 60603-7-51
      • IEC 61984
      • LC 符合 IEC 61754-20
      • SC 符合 IEC 61754-4
      • FSMA 符合 IEC 61754-22
      • M12 符合 IEC 61076-2-101
      • ST (BFOC) 符合 IEC 61754-2
      • IEC 11801-1
      • FC-PC 符合 IEC 61754-13
      • M12 符合 IEC 61076-2-109
      • SPE 符合 IEC 63171-6 标准
      • RJ45 符合 IEC 60603-7-3
    • Certificats
      • CE 标识
      • UL 列名
      • cUL 列名
      • cUR 认可
      • UL 认可



(54)

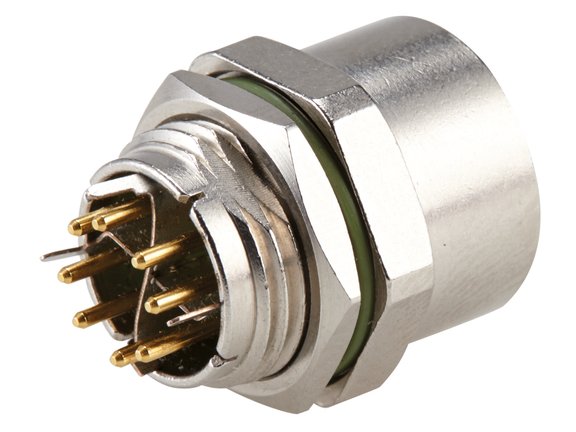

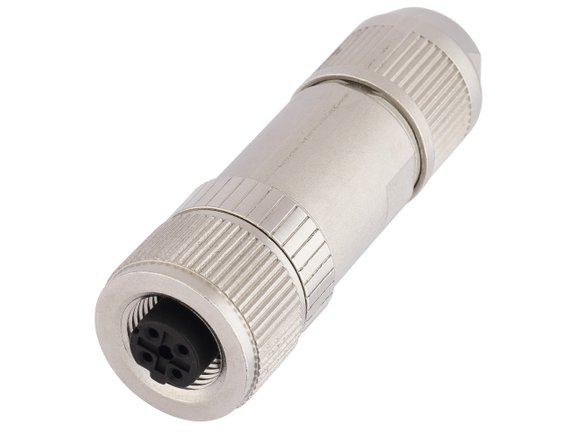

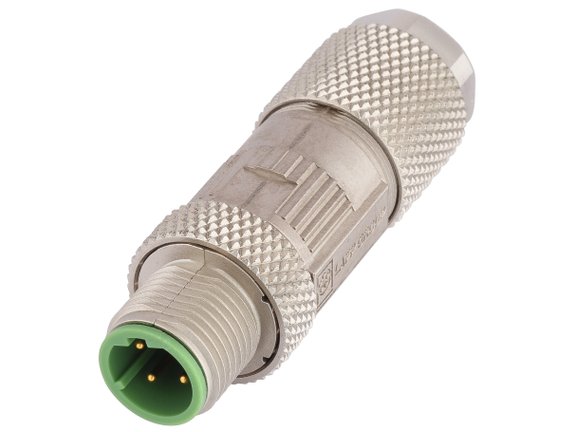

什么是数据连接器?


没有连接器的数据线是不完整的。
只有使用数据连接器,数据线才能快速、方便、安全地连接到设备上。您知道在家里,一根带 RJ45 接头的网线可以很快连接到笔记本电脑的局域网接口上。


在行业中,连接器也应是固定的,但仍需能够随时拆卸。快速方便的分离连接起着核心作用,因为只有这样才能保证在使用地点直接灵活地安装机器和系统,方便维修和维护,以及更好地处理所有系统组件。


数据连接器将铜质数据电缆的芯线或光纤电缆的光纤与设备进行电气连接。这是通过数据连接器的极/触点/光纤端与设备的极/触点/光纤连接来实现的。根据不同的设计,连接器外壳可防止灰尘或液体进入接触点,同时还可防止机械冲击,保护用户免受电击。


也可以使用数据连接器将两条数据线连接在一起。


最常见的数据连接器称为 M8、M12、Sub-D、RJ45、ST(BFOC)、FSMA、LC、FC、SC、ST-SC 和 SC-RJ。

Copper data connectors
Fibre optic cables, data connectors

在LAPP 的 "数据连接器 "细分产品中,您可以找到用于独立现场组装以下设备的连接器

  • 传感器/执行器电缆/现场总线电缆、
  • 工业以太网电缆、
  • 光纤电缆。

电缆组件


电缆与连接器的连接称为装配。如果组件由我们自己制造,则必须事先决定如何将电缆连接到连接器上。


在相应应用中使用何种连接技术取决于连接器或电缆的位置、现场的加工位置或应用、待连接导体的设计、工具的可用性以及建立连接的成本。最重要的连接器类型包括螺丝连接、防渗透技术(IPC)、绝缘置换技术(IDC)、卡扣式连接和压接。


在装配过程中,还必须注意连接器内部的颜色编码,以确保电缆芯线与连接器正确连接。

使用可自行配置的数据连接器有什么优势?


  • 电缆长度可以灵活确定。如果事先不知道现场需要哪种长度的电缆,这是有利的。
  • 这样就不必在系统中存放多余的电缆,从而节省了空间。您的电缆长度总能完全满足您的应用需求。
  • 根据具体应用选择连接器类型及其属性。
  • 如果现场有足够的按米计算的数据连接器和电缆,您将不受任何交货时间的影响,并能即刻行动。

您是希望节省时间,还是希望在现场组装数据连接时完全消除任何潜在错误?

那么,就选用 LAPP 的预装配的数据线——便捷的即插即用功能可在行业中实现无缝数据传输。

连接组装好的数据线

你知道吗?


什么是数据连接器?

如果使用正确,常用的数据连接器一词只能描述数据连接器的公头,而不是整个单元。连接器由公头(即插头)和母头(即插座)组成。


LAPP 系列数据连接器为您提供插头和插座。

可现场配置是什么意思?

可现场配置的数据连接器由于其特殊的设计,即使在困难的条件下也适合装配。这意味着,即使光线较少且不使用特殊工具(例如站在梯子上),专业人员仍然可以在没有工作台的情况下可靠地将连接器连接到电缆上。

应该是哪个数据连接器?


LAPP 有数不清的数据连接器。

为了更轻松地为您的数据线选择合适的连接器,首先要考虑以下两个基本问题的答案:

1- Transmission medium, 2- Data connector, 3- Device
  • 用于将数据线连接到设备。
  • 用于连接两根传输介质相同的数据线(扩展功能)。
  • 用于连接两根传输介质不同的数据线(介质耦合器功能)。
  • 适用于铜导线。
  • 用于光纤电缆。

LAPP 将 "数据连接器 "产品细分为以下产品组:


电缆连接器

在这里,您可以找到用于连接、延长、修复或路由以太网电缆的电缆连接器。

用于铜缆数据传输的传感器/执行器连接器和现场总线连接器

该产品组的数据连接器用于传感器/执行器布线,支持 PROFIBUS、CC-Link、CAN/DeviceNet、AS-Interface 和其他现场总线系统。

用于铜缆数据传输的以太网连接器

了解我们通过 ETHERNET 技术进行数据传输的数据连接器,有屏蔽/无屏蔽型号,带工业以太网或 PROFINET 颜色编码。

用于通过光纤电缆传输光数据的光纤连接器

LAPP 提供适用于玻璃光纤(GOF)、POF 光纤和 PCF 光纤等纤维类型的光缆连接器。

用于连接不同传输媒体的媒体转换器

这种数据连接器是两种不同传输介质之间的转换器。这意味着媒体转换器将数据从一种介质传输到另一种介质。例如,铜缆转光缆、光缆转铜缆、现场总线 A 型转现场总线 B 型或类似情况。

媒体转换器≠网关!

媒体转换器在技术上必须与网关分开。


媒体转换器可连接不同的传输媒体。


而网关不改变传输介质,只改变数据传输协议。传入的信息经过转换后,适应于另一个网络。

前往网关

如何构建数据连接器?

外壳最重要的任务是确保连接器的机械稳定性、保护电气连接、确保电气屏蔽以及确保加工性能和环境兼容性。外壳使用塑料和金属合金。

对可拆卸接触区最重要的要求是高导电性、高耐腐蚀性和高机械耐磨性。

由于铜或铜合金具有良好的导电性,因此主要用于接触元件。为了保证良好的防腐蚀性能,通常使用银或金表面涂层。

连接器外壳中的组合表面形状称为连接器面。例如,有圆形或矩形连接面的连接器。如果要排除不正确的连接器,可以使用不同编码的连接器外壳。编码是通过罩壳上的模制元件(如凸起或卡扣式挂钩)来实现的。
连接器中端子的排列和性质称为极点配置。定义的极点配置可确保只能插入同一系统的连接器。这样可以防止电源连接器与数据连接器等混淆。

哪些地方需要数据连接器?


您使用工业数据电缆吗?您需要一个数据连接器!
无论您的电缆或线路是固定的、柔性的还是处于动态运动中,我们 LAPP 都能为您提供合适的数据连接器。适用于多个应用和行业。


由于通信发生在各个层面,您的数据需要掌握从最底层的传感器/执行器现场层到控制层,直至公司控制层(MES/ERP)的路径,在这里进行有线互联网连接。反之亦然!

Only a data connector can complete a data transmission system.

自动化金字塔

一家制造企业可以用自动化金字塔的形式来描述,金字塔至少有三个层次,所有层次都通过信息技术相互连接:一个层次内的信息交流被称为横向交流,层次之间的信息交流被称为纵向交流。
了解更多

数据连接器必须满足哪些属性?


我们无法确定正确的数据连接器需要具备哪些属性。请注意这些参数:

  1. 职能部门
  2. 传输介质
  3. 连接器接触面
  4. 杆配置
  5. 连接电缆的外径
  6. 实心或绞合导线的横截面
  7. 在EMC要求严苛的环境中确保稳定数据传输的屏蔽措施
  8. 电缆出口角度(35°、90° 和 180)
  9. 电阻和 IP 防护等级(防紫外线、防油、防水或类似等级)
  10. 防振
