什么是圆形连接器？
连接器是电气工程中的重要部件，可以轻松地将电缆连接到设备上，并随时将其拆卸下来。
电气连接器可用于每一个设计。除了圆形连接器外，矩形、椭圆形和梯形连接器在市场上也很常见。家用领域也使用圆形连接面的连接器。每个传统的家用插座都是圆形的。但是，圆形家用连接器和圆形工业连接器有什么区别？
如果没有特定的标准，则根据 IEC 61984 标准开发和测试工业连接器。标准中提到的是 "连接器"，而通常使用的术语是“插头”。该连接器标准考虑到了工业应用中对电气连接器的更高要求。与成本效益高的家用连接器相比，工业连接器通常使用更高质量的材料。工业连接器往往具有更高的功率储备。它们还更加坚固耐用，能更好地抵御有害环境的影响。
但并非所有的圆形连接器都是一样的！在 EPIC® 圆形连接器产品组中，LAPP 为您提供广泛的产品组合，让您可以找到最适合您应用的圆形连接器。圆形连接器也以各自产品系列的名称而闻名，如 M12 圆形连接器或 M23 圆形连接器。深入了解圆形连接器的有趣世界，成为圆形连接器专家！
圆形连接器用于何处？
某些圆形连接器已在某些工业应用中占有一席之地。M17、M23、LS1、LS1.5 和 LS3 系列常用于电机，尤其是伺服电机。这样做的好处显而易见：用于这种应用的连接器必须尽可能小巧、抗振、坚固、具有电磁兼容性（EMC）保护，并且还能防潮、防油和防尘。这就是LAPP 的 EPIC® 圆形连接器在伺服组件中得到广泛应用的原因。圆形连接器因其优势而广泛应用于工业环境中，在这些环境中，复杂过程的自动控制发挥着重要作用：
- 机械工程
- 能源技术
- 汽车工业的生产系统
- 输送技术
- 食品行业
- 工业机器人
例如，您一定见过独立自动灌装饮料的装瓶厂。借助内置的电子控制装置，灌装设备的定位轴可以精确到毫米，这样液体就不会流到瓶子旁边，而是流到瓶子里面。为了使灌装工作顺利进行，各个工艺步骤之间都进行了精确的协调。即使经过数百万次循环，它们的运行情况始终如一。在这样的系统中，伺服电机通过圆形连接器提供能量并传输数据和信号！
LAPP 有哪些圆形连接器？
圆形连接器有单针和多针电源连接器以及多针信号连接器。缆普 EPIC® 圆形连接器产品组合分为三个产品部分：
信号连接器
EPIC® 信号
EPIC® SIGNAL 圆形连接器能可靠地传输各种信号。以伺服电机为例，来自伺服电机的反馈信号和旋转变压器信号由 EPIC® 信号连接器安全传输。坚固的连接系统得益于精确协调的高质量镀金端子系统，即使在振动和较低电流和电压的情况下，也能防止信号传输中断。
EPIC® SIGNAL 连接器采用全金属外壳和集成式 EMC 电磁兼容性电缆夹套，提供可靠的电磁干扰防护。电缆的屏蔽编织层与连接器的连接精确而牢固。这样，电磁辐射或电位差在电缆屏蔽层中产生的电流就可以通过连接器安全转移。
EPIC® SIGNAL 连接器的规格有 M17、M23 和 R3.0 (M27)。
电源连接器
EPIC® POWER
在最小的安装空间内实现最高性能。这是 EPIC® POWER 圆形连接器的基本特征。与 EPIC® SIGNAL 圆形连接器一样，也集成了带应力消除功能的 EMC 电缆夹套。电流通过镀金或镀银触点传输。银是最好的导电体，但对于较小的端子来说，金表面更受欢迎，因为即使经过多年也不会开始老化。所有 EPIC® POWER 连接器均配有保护导体端子，可连接绿/黄或绿色保护导体。
EPIC® POWER 连接器用于要求插头外部尺寸尽可能小的苛刻工业应用场合。这里的伺服电机应用也很典型。这些电机可应用于机器人、各种生产设备，甚至是需要小型化的工厂。EPIC® POWER 连接器的规格有 M12、M17、LS1 (M23)、LS1.5 (M40) 和 LS3 (M58)。
电源连接器

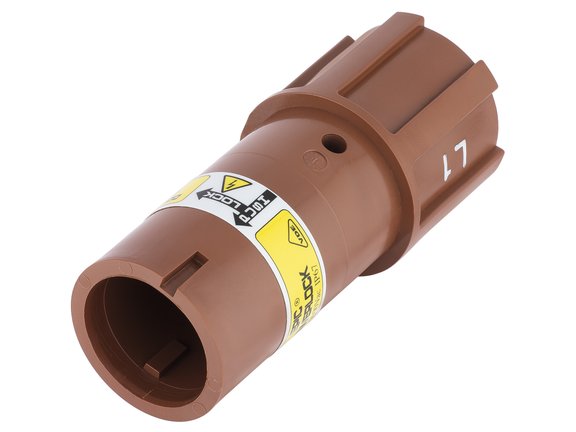

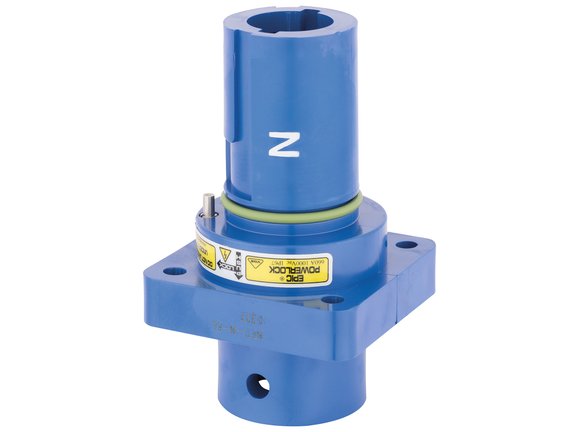

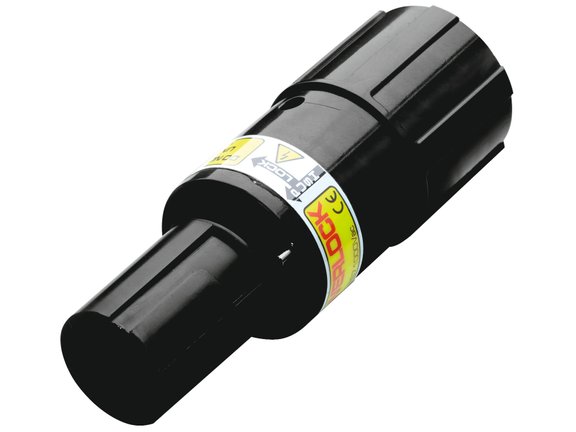

EPIC® POWERLOCK
使用EPIC® POWERLOCK，您可以找到适合传输非常高电流的单针圆形连接器，例如，用于为移动发电机和机器供电，以及用于内陆航运和活动场所供电的固定式发电站。
EPIC® POWERLOCK 圆形连接器为单针连接器，采用颜色编码和几何编码，以防止连接错误。EPIC® POWERLOCK 连接器适用于高达 400 A（螺纹接头）和 660 A（压接端子）的应用。
圆形连接器有哪些优点？
EPIC® 圆形连接器设计非常紧凑。普通系列为全金属，也具有金属导电性。这对于有效防止电磁干扰非常重要。这样，电缆屏蔽上的多余电流就会通过金属导电插头分流。圆形连接器的设计还能在内部提供密封，从而更好地防止机械和化学影响。
使用圆形连接器的工业环境要求其设计坚固耐用，能够承受液体、污垢、极端温度和机械影响造成的损坏。因此，圆形连接器可用于需要可靠组件的恶劣环境中的应用。
圆形连接器是如何制造的？
每种连接器的设计都由一个外壳、一个插件（也称为绝缘体）和匹配的公头或母头组成。
Coupling connector with male contacts
Cable connector with female contacts
外壳的主要功能是保护电气连接和端子。异物（灰尘）、液体（水、油或化学物质）或环境温度等环境影响可能会损害电气连接。外壳还具有机械稳定性，即能够承受外部冲击和振动等机械影响，从而防止撕裂、破损、磨损或其他损坏。
EPIC® 圆形连接器的外壳由金属或塑料制成。金属外壳上有一层导电涂层。这种设计可确保连接器的实际导电部分受到安全保护，免受电磁干扰。塑料外壳不提供连接电缆屏蔽层的选项，因此可与非屏蔽电缆一起使用。不过，这种优质塑料还能提供出色的保护，防止机械和化学影响。

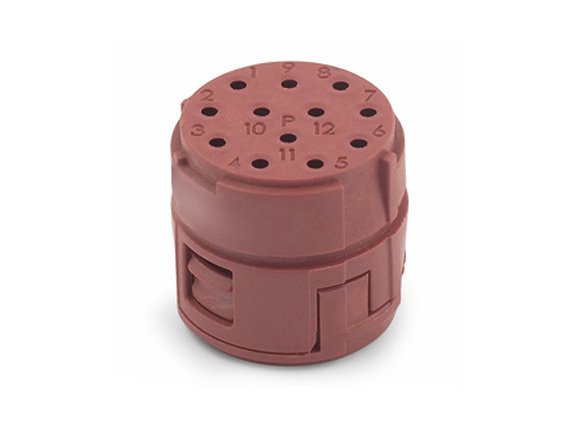

端子插件用于牢牢固定端子。在这方面，所使用塑料的质量和端子插件的可靠设计对于延长可靠的使用寿命至关重要。由于采用了优质材料，沿塑料表面的泄漏电流降到了最低，从而安全地防止了破坏性放电。

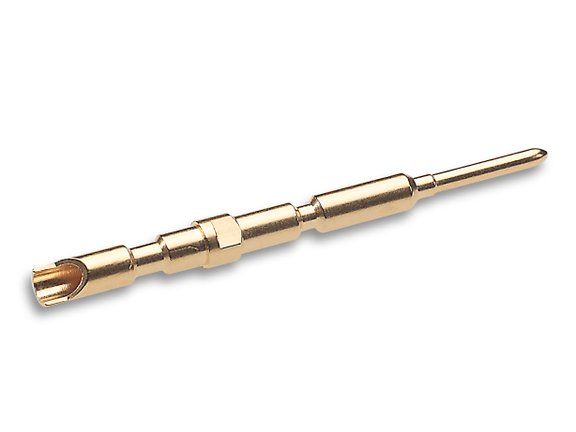

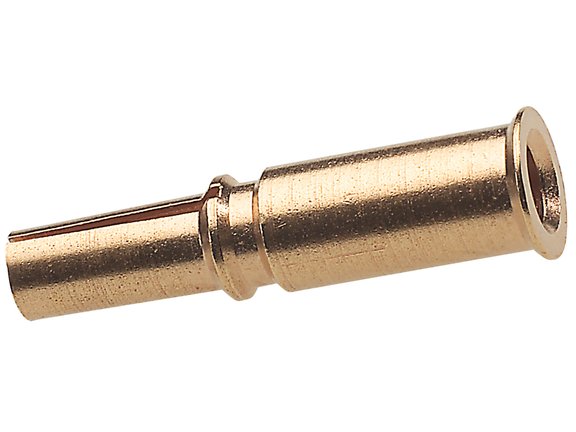

端子（实际的电流变送器）固定在端子插件中。这些都是浮动的，以便在连接时进行补偿，并将插入力降至最低。公母触头相接的接触区（两个连接器之间）和导体与端子相连的接触区（电缆与连接器之间）尤为重要。
圆形连接器有哪些磁极结构？
端子在端子插件中的排列方式称为极配置。可用极数取决于连接器中可使用的端子数量。只能安装与最大极数相同数量的端子。如果一个极点配置有 7 个极点，则最多可安装 7 个端子，但不能超过 7 个。
EPIC® 圆形连接器有不同的极点配置，这源于不同的端子配置、数量和类型。
一般来说，以下情况适用：
触点数量和额定电压
特定连接器外壳中安装的触点越多，连接器设计的额定电压就越低。这意味着，触点之间的距离越短，插头可承受的最大电压就越低。
触头直径和电流
随着触头直径的增大，可能的最大电流也会增大（但还必须考虑其他因素，如触头材料和触头涂层）。
对于圆形连接器，不仅要考虑极数，还要考虑要连接到圆形连接器的导体类型。导体可分为两种：
- 工作接触导体
- 保护导体（PE = 保护接地）：起到安全和防止电击的作用。在金属外壳中，保护导体与外壳导电连接。保护导体也是预制的，即插入时先接触，断开时最后断开。
通过产品的极点配置和极点配置名称，您不仅可以读取端子数量，还可以读取可连接的导体类型。如果为工作端子提供了不同设计和直径的触头，则应单独列出，如极配置 3+PE+4。
说明： ，一个连接器共有八个端子，极数配置为 3+PE+4。三个较粗的端子用于供电，一个端子用于保护导体，四个较细的端子用于信号传输。
电杆配置名称示例及其含义
极配置名称
7
描述
- 带 7 个工作端子的圆形连接器插片
- E = 顺时针（顺时针连接视图）
极配置名称
8+1
描述
- 圆形连接器插件有 9 个工作端子，1 个较厚端子和 8 个较薄端子
- P = 逆时针（逆时针连接视图）
极配置名称
8+1
描述
- 圆形连接插头，带
- 9 个工作端子，1 个较厚端子和 8 个较薄端子 E = 顺时针（顺时针连接视图）
极配置名称
3+PE（2 mm 端子）
描述
带 3 个端子和 1 个 PE 端子的圆形连接器插件
极配置名称
3+PE+5（1mm/.6mm 端子）
描述
带 8 个端子的圆形连接器插件，用于 3 个较厚端子和 5 个较薄端子 1 个 PE 端子
EPIC® 圆形连接器有哪些设计？
EPIC® 圆形连接器有多种型号可供选择。圆形连接器的外观，即直形、斜形、带连接螺母或外螺纹、带或不带紧固法兰，称为设计。使用缆普的设计概览，找到适合您应用的设计。
名称
面板安装底座
使用
前壁挂式安装
可与
D6
名称
面板安装基座，弯曲，可旋转
使用
前壁挂式安装
可与
D6
名称
用于内螺纹触头的面板安装底座
使用
前壁挂式安装
可与
F6
名称
带螺纹孔的面板安装罩壳
使用
后面板安装
可与
D6
名称
带开孔的面板安装罩壳
使用
后面板安装
可与
D6
名称
馈通式连接器
使用
外壳组件，用于连接两个 M23-D6 电缆连接器
可与
D6
名称
电缆连接器
使用
用于电缆延伸
可与
A1、A3、B1、B2、C2、G4、G5、F6、F7
名称
耦合器
使用
用于电缆延伸
可与
D6
名称
带紧固法兰的电缆耦合器
使用
用于设备墙上的电缆延长线
可与
D6
名称
面板安装底座
使用
螺纹孔前壁式安装
可与
D6
名称
面板安装底座
使用
通孔前壁式安装
可与
D6
名称
面板安装底座
使用
用于通孔的后壁组件
可与
D6
