在恶劣的行业环境中，当涉及到高数据传输速率、抗电磁兼容干扰和长距离传输时，光缆是首选。在指南标签中，我们解释了最重要的基础知识、选择标准和实用建议，这样您就可以在商店中快速找到适合您应用的光缆。
在以太网网络中传输数据时，作为光信号传输介质的光纤电缆越来越受欢迎。根据应用领域和光缆类型的不同，它们可以在长距离内实现最高速度，并且由于其可扩展性，是可持续联网的最佳选择。我们将阐述光纤电缆的定义、不同类型之间的差异，以及使用玻璃光纤电缆的优势。
- 光缆
- 光缆单芯线
- 固定敷设
- 柔性
- 拖链
- 扭转
- 户外悬挂
- 无卤
- 抗紫外线
- 横向防水
- 纵向防水
- 阻燃
- 用于连续弯曲
- 可卷绕
- 有抗扭转功能
- 耐油
- 快速连接 (FC) 电缆
- 耐气候
什么是光纤电缆？
光纤电缆是一种数据传输线路，信号通过玻璃或塑料纤维以光的形式进行传输。光缆，也称为 玻璃光纤电缆或光纤电缆g，可实现高带宽和长距离，是现代行业和 IT 网络的理想选择。
玻璃纤维电缆一词在日常生活中经常被使用。严格来说，这是一种纤维由玻璃制成的特殊光缆类型。不过，"光缆"这一通用术语涵盖了所有使用透光纤维作为传输介质的电缆——无论其材料如何。
为什么这很重要？
光缆是现代光纤网络的基础。它们能在工业、IT 和电信行业实现高数据传输速率和稳定的连接。了解自己角色的人可以为面向未来的网络选择正确的技术。
您想立即找到正确的解决方案吗？利用我们的光纤配置器，您可以在短时间内为您的应用配置出完美的组件。
光缆是如何制造的？
光缆的结构，或者更准确地说，纤维的结构决定了光缆的性能。它基本上由三个主要部分组成。
结构简述：
- 涂层（必要时进行涂层和颜色编码）：保护纤维免受机械影响
- 包层（护套）：确保全反射，将光线留在芯线中
- 芯线： 传导光信号
其功能原理基于内部全反射。光信号在芯线中通过与护套的质地反射而得到引导。这是因为芯线的反射率高于护套的反射率。这样，光就可以留在芯线里，几乎无损耗地远距离传输。
结构和纤维类型标准：
光缆符合 IEC 60794 等国际标准和 ITU-T 推荐的玻璃光纤标准，包括用于单模的 G.652/G.657。这些标准规定了纤维的物理特性、应用领域和相关的机械测试方法。
结构为何重要
光信号的传输效率取决于芯线、护套和涂层等因素。这些因素对范围、带宽和坚固耐用性都有影响——这对在苛刻环境中的性能至关重要。
注：具体结构可能因纤维类型（POF、PCF、GOF）而异。详情见下一节。
纤维类型一览：POF、PCF 和 GOF
选择合适的光缆对网络性能至关重要。我们基本上将纤维类型分为三种：
- POF（Polymer Optical Fibre） - 塑料光纤
- PCF（Polymer Cladded Fibre）- 塑料包覆玻璃纤维
- GOF（Glass Optical Fibre） - 玻璃纤维
每种类型都有特定的属性和应用领域。以下概览将有助于您进行选择。
| 光纤类型 | 材料 | 范围 | 带宽 | 典型应用： |
|---|---|---|---|---|
| POF | 塑料（PMMA） | 短距离（最远约 50 米） | 高达 100 Mbps | 控制柜，拖链电缆 |
| PCF | 带塑料护套的玻璃纤维 | 中距离（最远约 100 米） | 高达 100 Mbps | 工业、工厂网络 |
| GOF | 玻璃（石英玻璃） | 长距离（最长约 40 公里） | 高达 40 Gbps | 数据中心、FTTH/FTTC、主干网 |

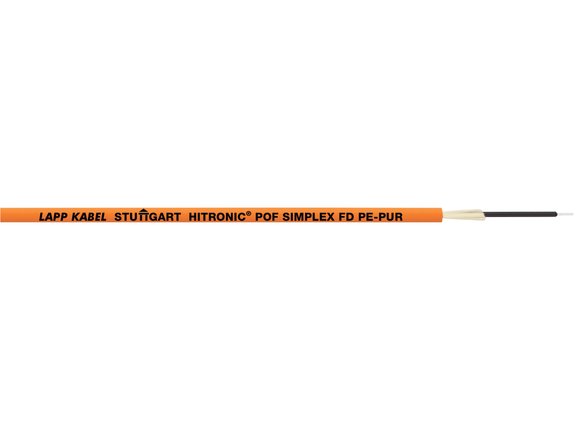

材料和结构： 完全由塑料（PMMA）制成，纤维类型为 P980/1000，芯线 980 μm，包层 1000 μm，涂层 2200 μm。
性能：
- 非常灵活，是电缆拖链等移动应用的理想选择。
- 对电磁干扰不敏感，本身不发射任何电磁场。
- 易于装配，无需特殊工具。
用途领域：
- 行业内的短距离（如交换机柜、带电源电缆的电缆槽）。
- 工业以太网（PROFINET、ETHERNET/IP）。
主要特点：
- 最有利的解决方案，但衰减大 → 范围仅限于约 100-120 米。
材料和结构： 带塑料护套的玻璃纤维，纤维类型 K200/230，芯线 200 μm，包层 230 μm，涂层 500 μm。
性能：
- 与 POF 相比，衰减更好，带宽更高
- 可现场配置，操作简便
- 与现有 POF 系统兼容 → 升级的理想选择
用途领域：
- 中等距离（最远约 500 米）的工业应用
- 大型工厂、医疗应用
主要特点：
- POF 和 GOF 之间的最佳成本效益比
材料和结构：完全由石英玻璃（氧化硅）制成，单模（E9/125，OS2）或多模（G50/125 或 G62.5/125，OM1-4）。
性能：
- 极低衰减 → 最高范围和数据传输速率
- 单模用于长距离（最长 40 公里），多模用于本地网络
- 可通过 LAPP 的连接器与 FFC 系统进行现场连接
用途领域：
- 数据中心、FTTH、主干网络
- 风能和太阳能园区
- 高速网络和面向未来的光纤网络
主要特点：
- 实现最高性能的优质解决方案
单模、多模和纤维类别一览
光缆有两种基本工作模式：
单模： 芯线直径很小（约 9 微米）的纤维。它们在传输光信号时几乎没有信号失真，非常适合长距离和最大带宽的应用，例如主干网或 FTTH 网络。
多模： 芯线直径较大（50 或 62.5 微米）的纤维。在这里，光信号可以同时走几条路径，这就限制了范围，但对于数据中心或工业厂房的中短距离来说，却是理想的选择。
这些工作模式在国际标准中被分为纤维类别：OS 代表光纤单模，OM 代表 光纤多模。这些类别表明了相应纤维的设计传输速率和传输距离。
您想要一个可立即使用的解决方案吗？使用我们的光缆组件，您可以从 LAPP 获得即插即用的解决方案
SC 和 LC 连接器有什么区别？
SC 和 LC 连接器是光缆最常用的连接器，但在设计和应用领域方面有所不同：
LC 连接器（朗讯连接器）
- 设计： 结构紧凑，1.25 毫米插芯
- 端口密度： 高
- 典型应用： 数据中心和高密度环境
SC 连接器（用户连接器）
- 设计： 更大，2.5 毫米插芯
- 端口密度：低，需要更多空间
- 典型应用：FTTH 和企业网络
连接器标准
这两种连接器都可用于单模和多模纤维。它们符合国际标准：
- 用于 SC 的 IEC 61754-4
- 用于 LC 的 IEC 61754-20。
这些标准规定了工业应用的尺寸、公差和兼容性。选择取决于空间要求、现有硬件和所需端口密度。
您想直接选择合适的连接器吗？
了解我们的产品系列，实现安全且符合标准的连接。
光缆和铜缆有什么区别？
光缆和铜导体在传输数据的方式上有着本质区别：
- 光缆通过玻璃或塑料纤维以光信号的形式传输数据。
- 铜导体通过电子传输电信号。
这些差异对速度、范围和易受干扰性有直接影响，是选择正确技术的关键。
光缆与铜导体相比的优势
- 更高的带宽：光缆可提供更高的带宽，每根纤维的带宽可达 60 太赫兹。这使它们成为工业 4.0 和数据中心等数据密集型应用的理想之选。
- 距离远： 无需放大器和信号调节器，即可实现长达 40 公里的远距离传输，从而减少硬件成本和安装工作量。
- 不易受干扰： 光缆对电磁影响不敏感。这意味着即使在大电流环境中，通信也能保持安全和不受干扰。
- 设计紧凑： 电缆小巧轻便，可简化安装，降低安装成本。
- 拦截安全：光信号很难被拦截，这就提高了关键应用的数据安全性。
光缆与铜导体相比的缺点
- 不传输辅助动力： 与 PoE（以太网上的动力电缆）不同，光缆不会传输任何能量。因此，有源元件需要单独的电源供应。
- 需要信号转换： 光信号必须转换成电信号进行中间存储或放大，这需要额外的硬件*
- 装配复杂： 有时需要特殊的捻接机器人来进行连接和安装，这就增加了工作量
*注： 我们的 SFP 模块与 SFP 兼容的ETHERLINE® ACCESS 交换机结合使用时，将负责光信号的转换。这意味着您不需要任何额外的硬件。

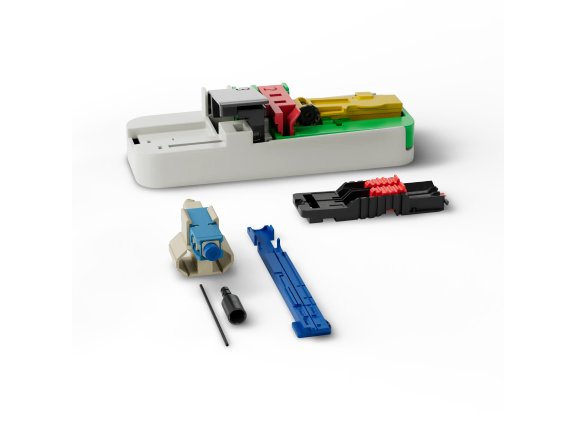

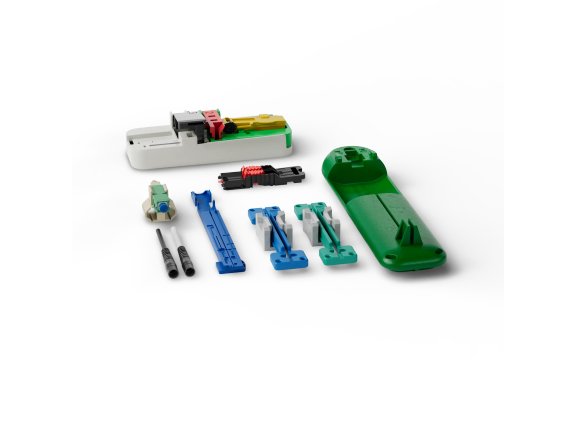

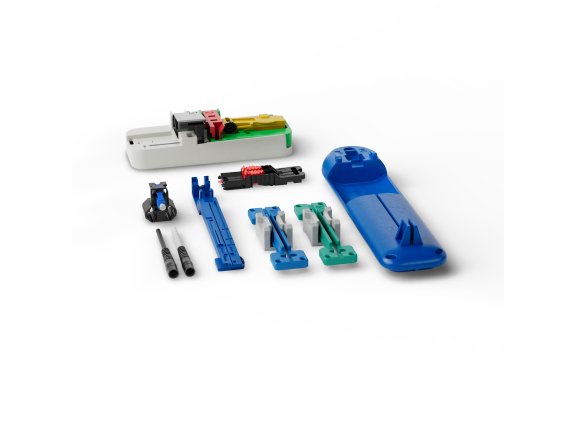

**注：使用我们的带有 FFC 系统的连接器，无需专用捻接机器人。
比较表：光纤与 铜
| 标准 | 光缆 | 铜电缆 |
|---|---|---|
| 速度 | 带宽大、衰减小，数据传输速率极高 | 数据传输速率高，但带宽有限，衰减较大 |
| 带宽 | 非常高（高达 60 太赫兹） | 有限 |
| 范围（无中继器） | 长达 40 公里 | 几百米 |
| 易受干扰 | 无电磁干扰 | 高电磁干扰 |
| 费用 | 初始成本较高，但长距离通常更便宜 | 短距离更有利，长距离成本更高 |
这对您的规划意味着什么？
使用光缆，您可以确保网络面向未来，避免信号干扰，并从最高性能中获益——这对工业 4.0、数据中心和 FTTH 应用至关重要。
来自 LAPP 的专家知识：
您想深入了解铜电缆和玻璃纤维电缆之间的抉择吗？在我们的专家文章"电缆技术比较"中，您可以了解更多信息：
- 哪种技术适合您的应用
- 传输速率、距离和电磁兼容性有何不同
- 规划和安装实用技巧
光缆用于何处？
如今，光缆已成为现代数据传输不可或缺的设备，被广泛应用于众多行业和应用。
最重要的应用领域一览：
工业和自动化
光缆可确保生产设备中的通信不受干扰，即使在强电磁影响的环境中也是如此。它们非常适合安装在电力电缆、电动机或变频器附近。
您的优势：即使在极端条件下，也能确保数据传输无信号丢失。
IT & telecommunications
In data centres, fibre optic networks and FTTH/FTTC applications, fibre optic cables enable the highest bandwidths and long ranges.
Your advantage: Future-proof networks for Industry 4.0 and digital transformation.
Medical Technology
Fibre optic cables are used as image and light guides in endoscopes, microscopes and for device lighting.
Your advantage: Precise data and light transmission for diagnostic and surgical applications.
Measurement technology & sensors
Fibre optic sensors, spectrometers and optical measuring devices use fibre optic cables to transmit measurement data or to determine distances.
Your advantage: High accuracy and reliability in sensitive measuring processes.
我们为您的应用提供的解决方案
LAPP 为您提供几乎适用于所有工业和应用的光纤电缆。我们的产品系列包括：
- 无卤素、耐油和耐热的电缆，可用于苛刻的环境。
- 用于室内外安装的不同护套材料。
- 预装配和可现场安装的解决方案， 实现最大的灵活性。
- 用于快速安全安装的附件和工具。
您的附加值：您将从单一来源获得一切，从而实现面向未来的网络和最高性能。
选择光缆时需要注意什么？
选择合适的光缆对网络的性能和可靠性至关重要。要找到正确的解决方案，您应该考虑以下标准：
重要的选择标准：
- 应用领域：室内或室外安装，静态或移动应用。
- 环境条件：温度、湿度、化学接触。
- 纤维类型：POF、PCF 或 GOF - 取决于范围和带宽。
- 工作模式：单模或多模，包括纤维类别。
- 连接器：LC、SC 和其他常见类型，根据现有硬件定制。
- 最大距离：从几米到 40 公里。
- 数据传输速率：从 100 Mbps 到 40 Gbps。
为什么这对您的基础设施至关重要
正确的选择可以防止网络故障，降低安装成本，并确保您的基础设施面向未来。
